BD4221E

工作电源

DC18～30V

功耗

1.5W

输入信号

热电阻输入：PT100、JPT100、Cu100、Cu50、（PT1000、NTC订货时注明）（两线或三线制）

热电偶输入：K、J、E、N、T、R、S、B、钨铼3-钨铼25、钨铼5-钨铼26（差分输入）

模拟量输入：电压：0~5V、0~10V、1~5V；电流：4~20 mA、0~20 mA

采样周期

热电阻输入：20ms

热电偶输入：50ms(2路)、100ms(4路)、200ms(8路)、300ms(16路)

模拟量输入：20ms

信号分辨率

热电阻输入：Pt100、JPt100、Cu100、Cu50：0.1℃（0.18℉）

热电偶输入：

K、J、E、N、T： 0.1℃（0.18℉）

R、S、钨铼3-钨铼25、钨铼5-钨铼26： 0.2℃（0.36℉）

B： 200~1800℃时0.5℃（0.9℉）

模拟量输入：0~5V、0~10V、1~5V： 0.5 mV； 4~20 mA、0~20 mA： 2uA

通信接口

光电隔离RS485接口，2线制

通信协议

MODBUS-RTU；

通信格式

通过参数设置

通信波特率

1200~115200BPS

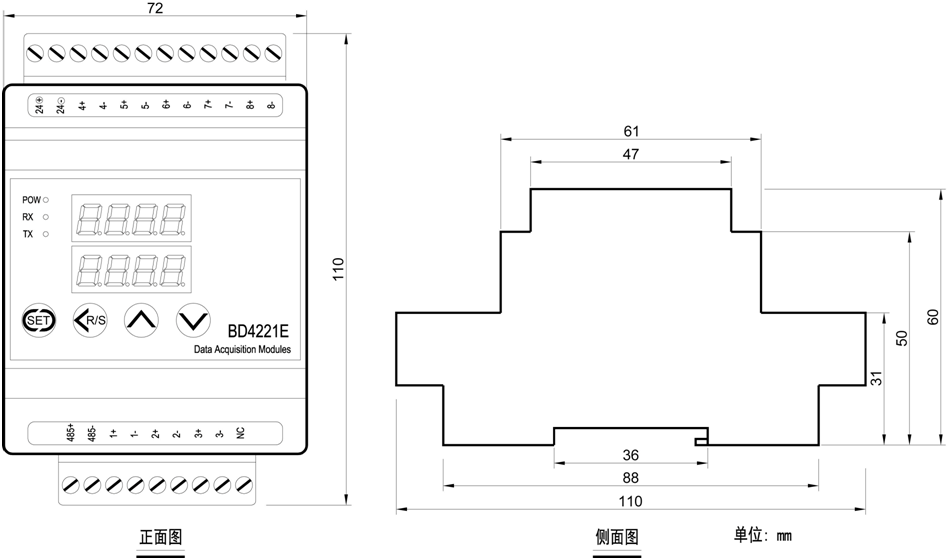

外形尺寸

详见尺寸图

安装方式

DIN标准35mm导轨安装

工作环境

温度-20~70℃；湿度<85%RH, 不结露
