CD4543V-RS

工作电源

DC24V（－20%～20%），最大允许纹波电压5%，功耗2W

输入信号

热电偶类型

K、J、E、N、T、R、S、B、钨铼3-钨铼25、钨铼5-钨铼26（差分输入）

热电阻类型

Pt100、Cu100、JPt100（两线或三线制）（PT1000、NTC等需要订货时注明定制）

模拟量

电压：0~5V、0~10V、1~5V；电流：4~20 mA、0~20   mA

输出容量

晶体管输出

晶体管集电极开路输出；额定电压：DC30V；额定电流：0.1A，带过流保护

模拟量输出

电流输出：4～20mA，负载范围100Ω~600Ω； 电压输出：0～10V，20mA

主要控制功能

加热冷却控制、电动阀控制、手动控制、PID参数自整定、限功率控制

采样周期

热电阻及模拟量输入型：20ms

热电偶输入型：50ms(2路)、100ms(4路)、200ms(8路)、300ms(16路)

输入量程

热电偶

K：-270.0~1372.0℃；    J：-210.0~1200.0℃；

E：-270.0~1000.0℃；    N：-270.0~1300.0℃；

T：-270.0~400.0℃；    R：-50.0~1768.0℃；

S：-50.0~1768.0℃；    B：0~1820.0℃；

WRe3-WRe25：0~2315.0℃；   WRe5-WRe26：0~2315.0℃；

热电阻

Pt100、JPt100、PT1000：-20.0-280.0℃

Cu100：-50.0-150.0℃

模拟量

0~5V、0~10V、1~5V、4~20 mA、0~20 mA

测量精度

(环境温度23℃± 5 ℃时)

热电偶

示值的± 0.3% 或± 1 ℃中的较大值内

注：

K、T、N 的 -100 ℃以下：± 2 ℃内

B 的 400 ℃以下：无精度规定

B 的 400 ～ 800 ℃：± 3 ℃内

R、S 的 200 ℃以下：± 3 ℃内

W：指示值的± 0.3%或± 3 ℃的较大值内

热电阻

示值的± 0.2% 或± 0.8 ℃中的较大值内

模拟量

± 0.2%FS ± 1 位内

通信

接口

光电隔离RS485接口，2线制

协议

MODBUS-RTU；

格式

通过参数配置

波特率

1200~115200BPS

工作环境

温度-10~60℃；湿度<85%RH,   不结露

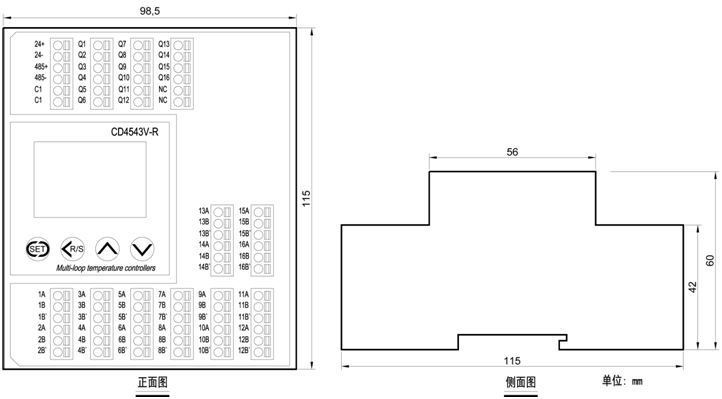

尺寸及安装

（长x宽x深）

2、4通道： 58x115x60(mm)

8通道：72x115x60(mm)

12~17通道：99x115x60(mm)

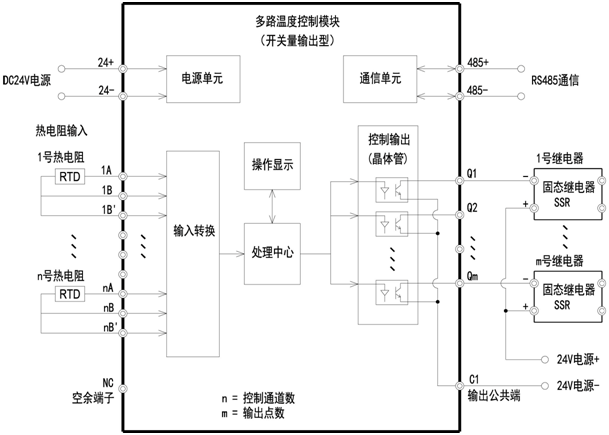

接线及安装方式

可拔插端子、压接式接线、35mm标准导轨安装

其它

传感器及加热器断线报警、温控失控报警、通信数据地址可配置
