注：图片中以太网接口的配置由产品型号定，并非所有产品都具有。
名称： 多路温度/过程控制模块
型号：
支持通信类型 | 产品型号 |
Modbus-RTU | CD4231E-ES或CD4231E |
Modbus-TCP和Modbus-RTU | CD4231E-EN |
EtherCAT和Modbus-RTU | CD4231E-EC |
配置： 12路热电偶输入，差分隔离输入型
主要技术参数：（灰色部分不适用于本型号产品）
项目 | 指标 |
工作电源及功耗 | DC18～30V，1.5W |
输入信号 | K、J、E、N、T、R、S、B、钨铼3-钨铼25、钨铼5-钨铼26（差分输入） |
采样周期 | CD4241E：256mS(16路) CD4231E：256mS(12路) CD4221E：128mS(8路) CD4211E：64mS(4路) |
输入量程 | K：-270.0~1372.0℃； J：-210.0~1200.0℃； E：-270.0~1000.0℃； N：-270.0~1300.0℃； T：-270.0~400.0℃； R：-50.0~1768.0℃； S：-50.0~1768.0℃； B：0~1820.0℃； 钨铼3-钨铼25：0~2315.0℃； 钨铼5-钨铼26：0~2315.0℃； |
测量精度 (环境温度23℃± 5 ℃时) | 示值的± 0.3% 或± 1 ℃中的较大值内 注： K、T、N 的 -100 ℃以下：± 2 ℃内 B 的 400 ℃以下：无精度规定 B 的 400 ～ 800 ℃：± 3 ℃内 R、S 的 200 ℃以下：± 3 ℃内 W：指示值的± 0.3%或± 3 ℃的较大值内 |
温度影响 (环境温度23℃± 5 ℃以外时) | 示值的± 1% 或± 3 ℃中的较大值内 注： K、T、N 的 -100 ℃以下：± 4℃内 B 的 400 ℃以下：无精度规定 B 的 400 ～ 800 ℃：± 5 ℃内 R、S 的 200 ℃以下：± 5 ℃内 W：指示值的± 1%或± 5 ℃的较大值内 |
测量分辨率 | K、J、E、N、T： 0.1℃ R、S、钨铼3-钨铼25、钨铼5-钨铼26： 0.2℃ B： 200~1800℃时 0.5℃ |
通信方式 | Modbus-RTU 、Modbus-TCP 、EtherCAT，具体通信类型由产品型号定 |
外形尺寸(长x宽x深) 单位mm | CD4241E：85x115x60 CD4231E：85x115x60 CD4221E：72 x115x60 CD4211E：72 x115x60 |
安装方式 | DIN标准35mm导轨安装 |
工作环境 | 温度-30~60℃；湿度<85%RH, 不结露 |

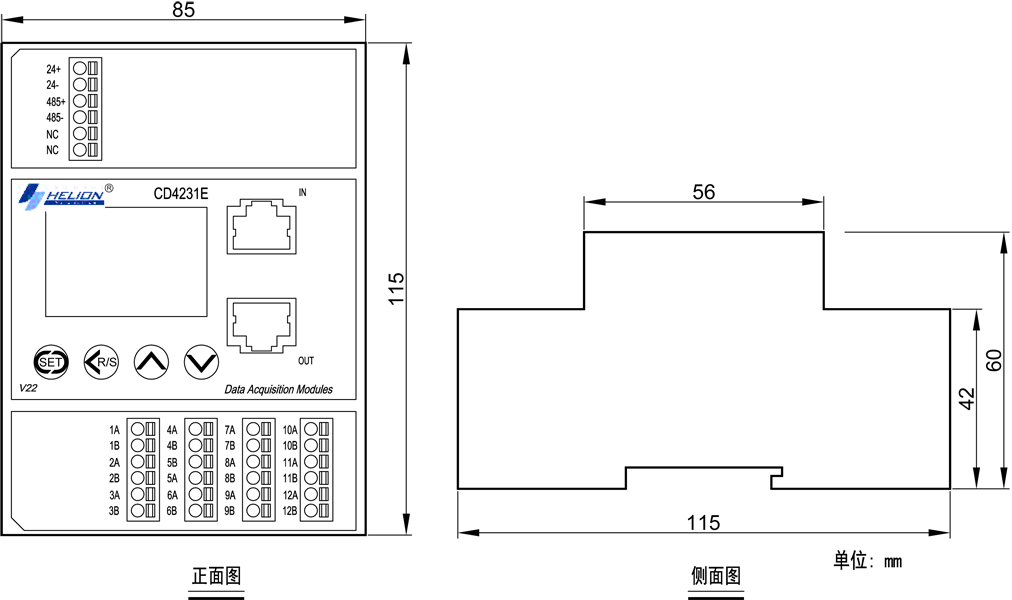

外观及尺寸示意图：
接线示意图：
