名称： 多路PWM输出模块
型号： BD4028C / BD4028C
配置： 32路PWM输出模块
主要技术参数：（灰色部分不适用于本型号产品）
项目 | 指标 | |
工作电源 | DC24V（－15%～20%），最大允许纹波电压5%，最大功耗100mA | |
输出信号类型 | 晶体管集电极开路输出；电流：0.1A@DC24V；耐压：30V | |
输出容量 | 电流：0.1A@DC24V；耐压：30V；短路保护 | |
输出方式 | PWM脉宽调节信号输出 | |
输出频率 | 小于10HZ | |
输出精度 | 5mS | |
主要用途 | 温度控制调节信号 | |
通信 | 接口 | 光电隔离RS485接口，2线制 |
协议 | MODBUS-RTU； | |
格式 | 通过参数配置 | |
波特率 | 1200~115200BPS | |
工作环境 | 温度-10~60℃；湿度<85%RH, 不结露 | |
尺寸及安装 | 长x宽x深：160x110x60(mm)（8通道），35mm导轨安装 | |

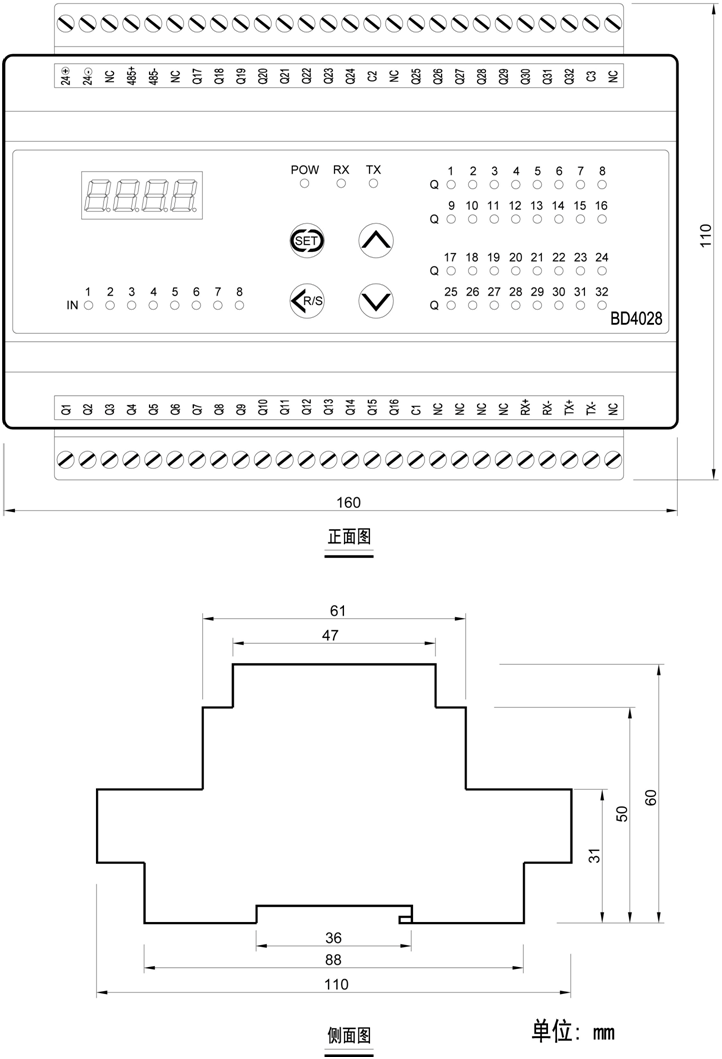

端子布局及尺寸图：

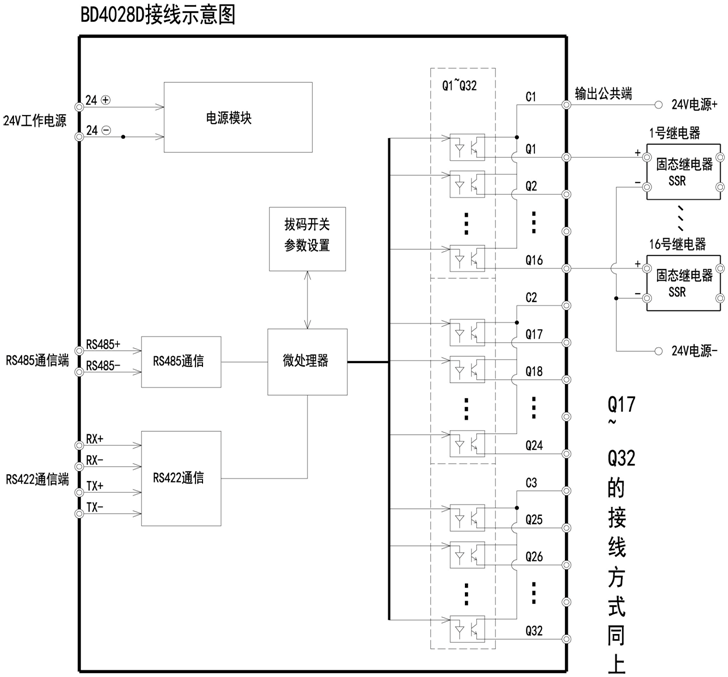

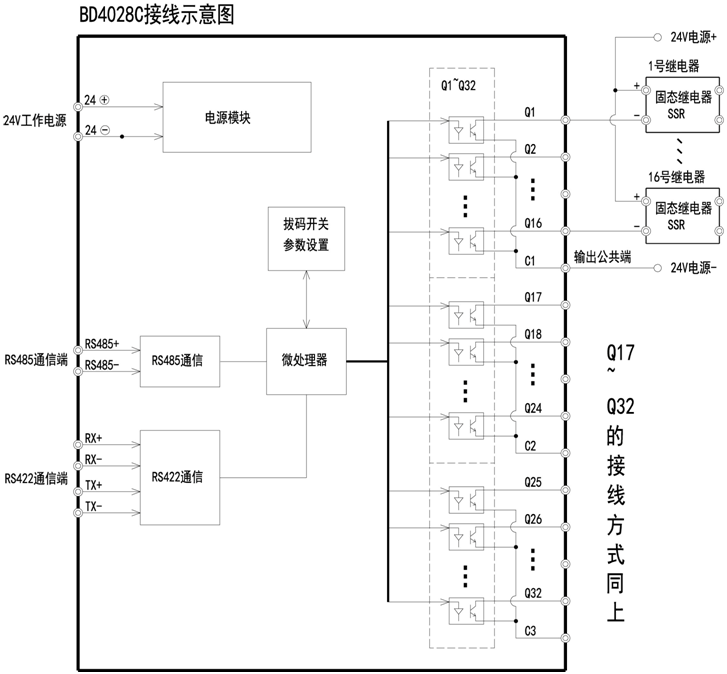

接线示意图：
