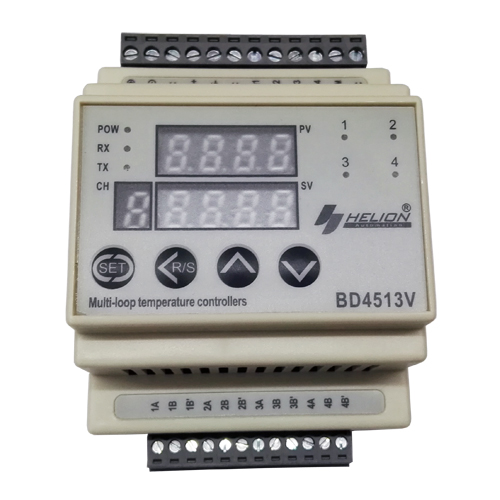

BD4513V-RS

工作电源

DC24V（－20%～20%），最大允许纹波电压5%，最大功耗2.5w

输入信号

热电偶类型

K、J、E、N、T、R、S、B、钨铼3-钨铼25、钨铼5-钨铼26（差分输入）

热电阻类型

Pt100、Cu100、JPt100、Cu50（三线制或两线制）

输出类型

晶体管集电极开路输出；工作电压：DC5V～DC30V，电流：0.15A；耐压：100V

控制功能

加热控制，手动控制、PID参数自整定、限功率控制

采样周期

热电偶输入型：200ms；  热电阻输入型20ms

信号分辨率

输入信号

K、J、E、N、T：  0.1℃（0.18℉）

R、S、钨铼3-钨铼25、钨铼5-钨铼26： 0.2℃（0.36℉）

B： 200~1800℃时 0.5℃（0.9℉）

Pt100、JPt100、Cu100、Cu50：  0.1℃（0.18℉）

输出信号

PWM开关量输出：10ms

测量精度

(环境温度23℃± 5 ℃时)

热电偶

示值的± 0.3% 或± 1 ℃中的较大值内

注：

K、T、N 的 -100 ℃以下：± 2 ℃内

B 的 400 ℃以下：无精度规定

B 的 400 ～ 800 ℃：± 3 ℃内

R、S 的 200 ℃以下：± 3 ℃内

W：指示值的± 0.3%或± 3 ℃的较大值内

热电阻

示值的± 0.2% 或± 0.8   ℃中的较大值内

通信

接口

光电隔离RS485接口，2线制

协议

MODBUS-RTU；

格式

通过参数配置

波特率

1200~115200BPS

工作环境

温度-10~60℃；湿度<85%RH, 不结露

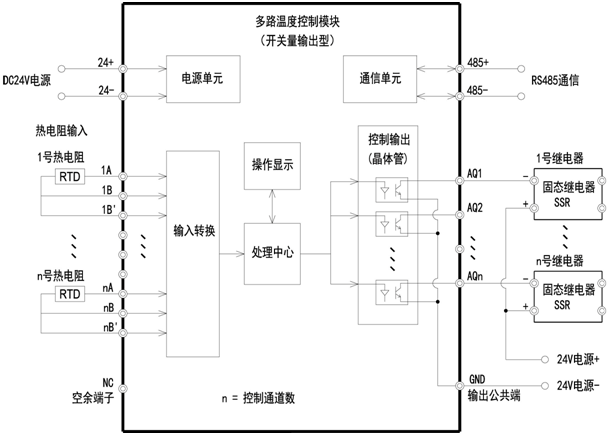

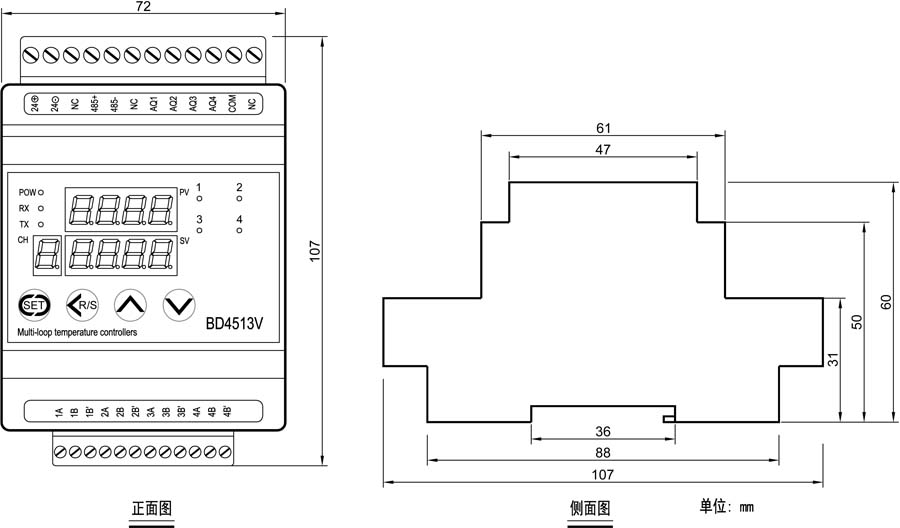

尺寸及安装

（长x宽x深）

BD4543V： 158x107x60(mm) ，35mm导轨安装

BD4523V：107x107x60(mm) ，35mm导轨安装

BD4513V：72 x107x60(mm) ，35mm导轨安装

BD4503V：72 x107x60(mm) ，35mm导轨安装

其它

自带冷端温度补偿，输入断线保护
