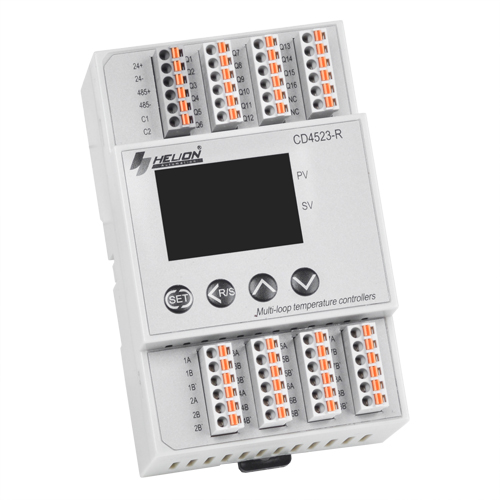

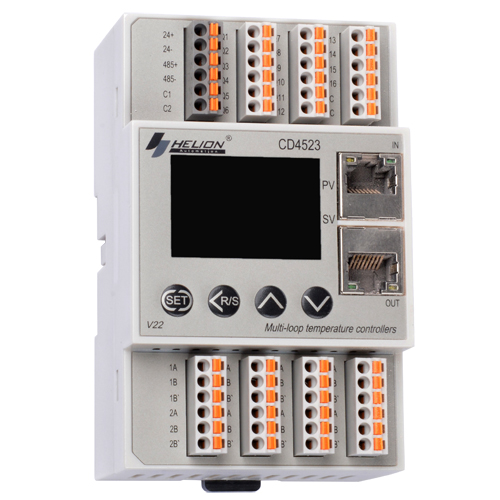

注：图片中以太网接口的配置由产品型号定，并非所有产品都具有。
名称： 多路温度/过程控制模块
型号：
支持通信类型 | 产品型号 |
Modbus-RTU | CD4523-RS-ES或CD4523-RS |
Modbus-TCP和Modbus-RTU | CD4523-RS-EN |
EtherCAT和Modbus-RTU | CD4523-RS-EC |
配置： 8路控制，8路热电阻输入，16路晶体管输出
主要技术参数：（灰色部分不适用于本型号产品）
项目 | 指标 | |
工作电源 | DC24V（－20%～20%），最大允许纹波电压5%，功耗2W | |
输入信号 | 热电偶 | K、J、E、N、T、R、S、B、钨铼3-钨铼25、钨铼5-钨铼26（差分输入） |
热电阻 | Pt100、Cu100、JPt100（两线或三线制）（PT1000、NTC等需要订货时注明定制） | |
模拟量 | 电压：0~5V、0~10V、1~5V；电流：4~20 mA、0~20 mA | |
输出容量 | 晶体管输出 | 晶体管集电极开路输出；额定电压：DC30V；额定电流：0.1A，带过流保护 |
模拟量输出 | 电流输出：4～20mA，负载范围100Ω~600Ω； 电压输出：0～10V，20mA | |
主要控制功能 | 加热冷却控制、电动阀控制、手动控制、PID参数自整定、限功率控制 | |
采样周期 | 热电阻及模拟量输入型：20ms 热电偶输入型：50ms(2路)、100ms(4路)、200ms(8路)、300ms(16路) | |
输入量程 | 热电偶 | K：-270.0~1372.0℃； J：-210.0~1200.0℃； E：-270.0~1000.0℃； N：-270.0~1300.0℃； T：-270.0~400.0℃； R：-50.0~1768.0℃； S：-50.0~1768.0℃； B：0~1820.0℃； 钨铼3-钨铼25：0~2315.0℃； 钨铼5-钨铼26：0~2315.0℃； |
热电阻 | Pt100、JPt100、Cu100：-60.0~550.0或-200.0-360.0℃ | |
模拟量 | 0~5V、0~10V、1~5V、4~20 mA、0~20 mA | |
测量精度 (环境温度23℃± 5 ℃时) | 热电偶 | 示值的± 0.3% 或± 1 ℃中的较大值内 注： K、T、N 的 -100 ℃以下：± 2 ℃内 B 的 400 ℃以下：无精度规定 B 的 400 ～ 800 ℃：± 3 ℃内 R、S 的 200 ℃以下：± 3 ℃内 W：指示值的± 0.3%或± 3 ℃的较大值内 |
热电阻 | 示值的± 0.2% 或± 0.8 ℃中的较大值内 | |
模拟量 | ± 0.2%FS ± 1 位内 | |
温度影响 (环境温度23℃± 5 ℃以外时) | 热电偶 | 示值的± 1% 或± 3 ℃中的较大值内 注： K、T、N 的 -100 ℃以下：± 4℃内 B 的 400 ℃以下：无精度规定 B 的 400 ～ 800 ℃：± 5 ℃内 R、S 的 200 ℃以下：± 5 ℃内 W：指示值的± 1%或± 5 ℃的较大值内 |
热电阻 | 示值的± 1% 或± 2 ℃中的较大值内 | |
模拟量 | ±1%FS ± 1 位内 | |
通信 | Modbus-RTU 、Modbus-TCP 、EtherCAT，具体通信类型由产品型号定 | |
工作环境 | 温度-30~60℃；湿度<85%RH, 不结露 | |
尺寸及安装 （长x宽x深） | 2、4、8通道：72x115x60(mm) | |
12~17通道：99x115x60(mm) | ||
接线及安装方式 | 可拔插端子、压接式接线、35mm标准导轨安装 | |
其它 | 传感器及加热器断线报警、温控失控报警、通信数据地址可配置 | |

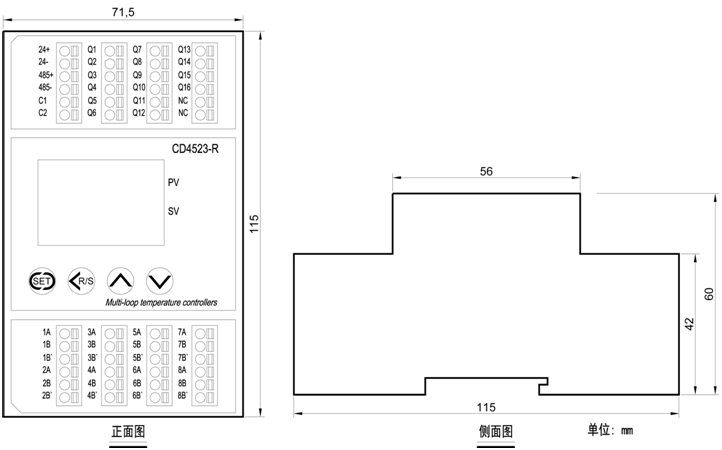

外观及尺寸示意图：

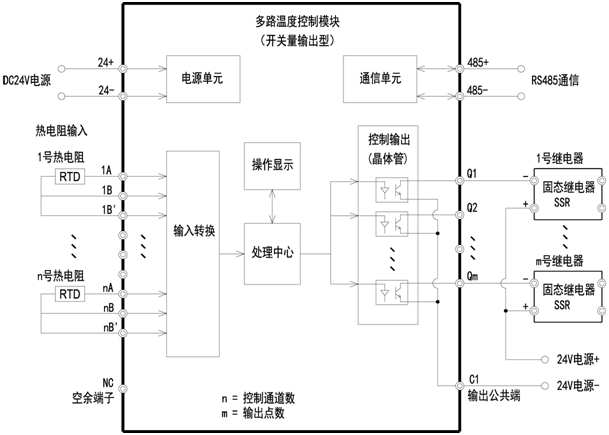

接线示意图：
