名称： Modbus TCP服务器
型号： ET1000
配置： RS485转以太网
ET1000是一款ModbusTCP服务器产品，可以将RS485总线的Modbus-RTU从设备连接到以太网，这样触摸屏、PLC、工控机等就能通过以太网口来访问RS485总线的多个Modbus-RTU从设备了。运行参数既可通过服务器面板按键设置也可通过计算机浏览器进行远程设置，方便于现场安装调试及运行维护。
主要技术参数：
项目 | 指标 | ||
产品型号/名称 | ET1000，Modbus-TCP服务器 | ||
工作电源 | DC18～30V | ||
功耗 | 1.5W | ||
串口 | 接口类型 | 光电隔离RS485接口，2线制 | |
接口数量 | 2个 | ||
协议 | MODBUS-RTU | ||
工作方式 | MODBUS主站 | ||
格式 | 通过参数设置 | ||
波特率 | 4800~115200BPS | ||
网口 | 接口类型 |
| |
工作方式 | Modbus TCP网关模式或透明传输模式 | ||
| IPV4、MODBUS-TCP | ||
IP方式 | 静态IP，DHCP自动分配 | ||
支持主机数量 | 5 (LCK参数等于0时)；8 (LCK参数不等于0时) | ||
外形尺寸(长x宽x深) | 72 x99x60(mm) | ||
安装方式 | DIN标准35mm导轨安装 | ||
工作环境 | 温度-20~70℃；湿度<85%RH, 不结露 | ||

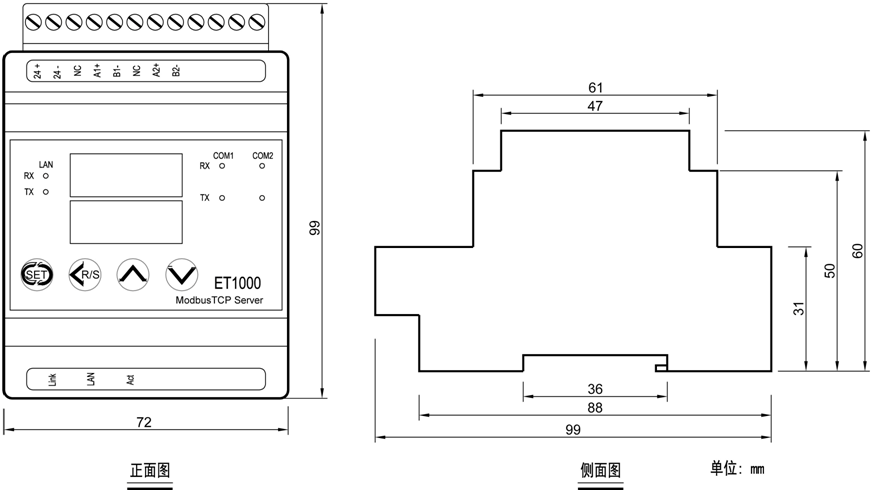

端子布局及尺寸图：

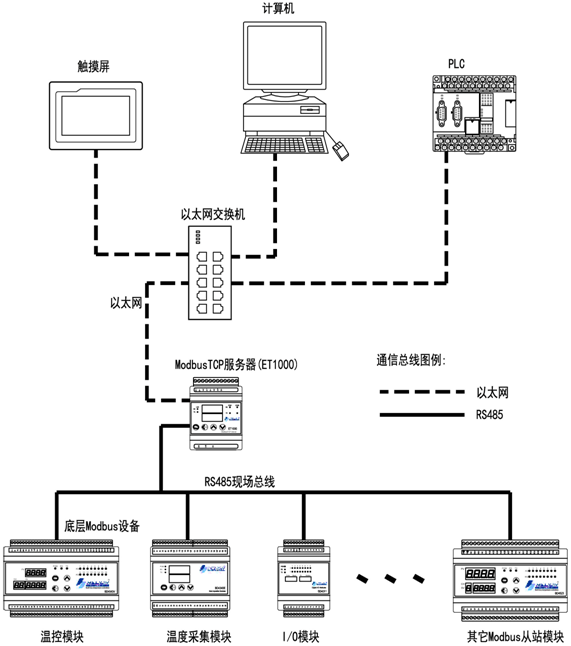

接线示意图：
