名称： RS485/TCP服务器
型号： ET1040
配置： 1个以太网口，4个RS485串口
ET1040是一款以太网服务器产品，可以将RS485总线的设备连接到以太网，这样触摸屏、PLC、工控机等就能通过以太网口来访问RS485总线的多个设备，支持ModbusTCP、ModbusUDP、透明传输等协议。运行参数既可通过服务器面板按键设置也可通过计算机浏览器进行远程设置，方便于现场安装调试及运行维护。
主要技术参数：
项目 | 指标 | ||
产品型号/名称 | ET1040 ModbusTCP服务器 | ||
工作电源 | DC18～30V | ||
功耗 | 1W | ||
串口 | 接口类型 | 光电隔离RS485接口，2线制 | |
接口数量 | 4个 | ||
协议 | ModbusRTU、Freeprotocol(自由协议) | ||
工作方式 | 串口主站 | ||
格式 | 参数设置 | ||
波特率 | 4800~256000bps | ||
网口 | 接口类型 |
| |
工作方式 | TCP、UDP服务器 | ||
| ModbusTCP/ModbusRTU、TCP透明传输模式、ModbusUDP/ModbusRTU、UDP透明传输模式 | ||
IP方式 | IPV4、静态IP | ||
支持主机数量 | 20 | ||
外形尺寸(长x宽x深) | 58 x115x60(mm) | ||
安装方式 | DIN标准35mm导轨安装 | ||
工作环境 | 温度-10~60℃；湿度<85%RH, 不结露 | ||

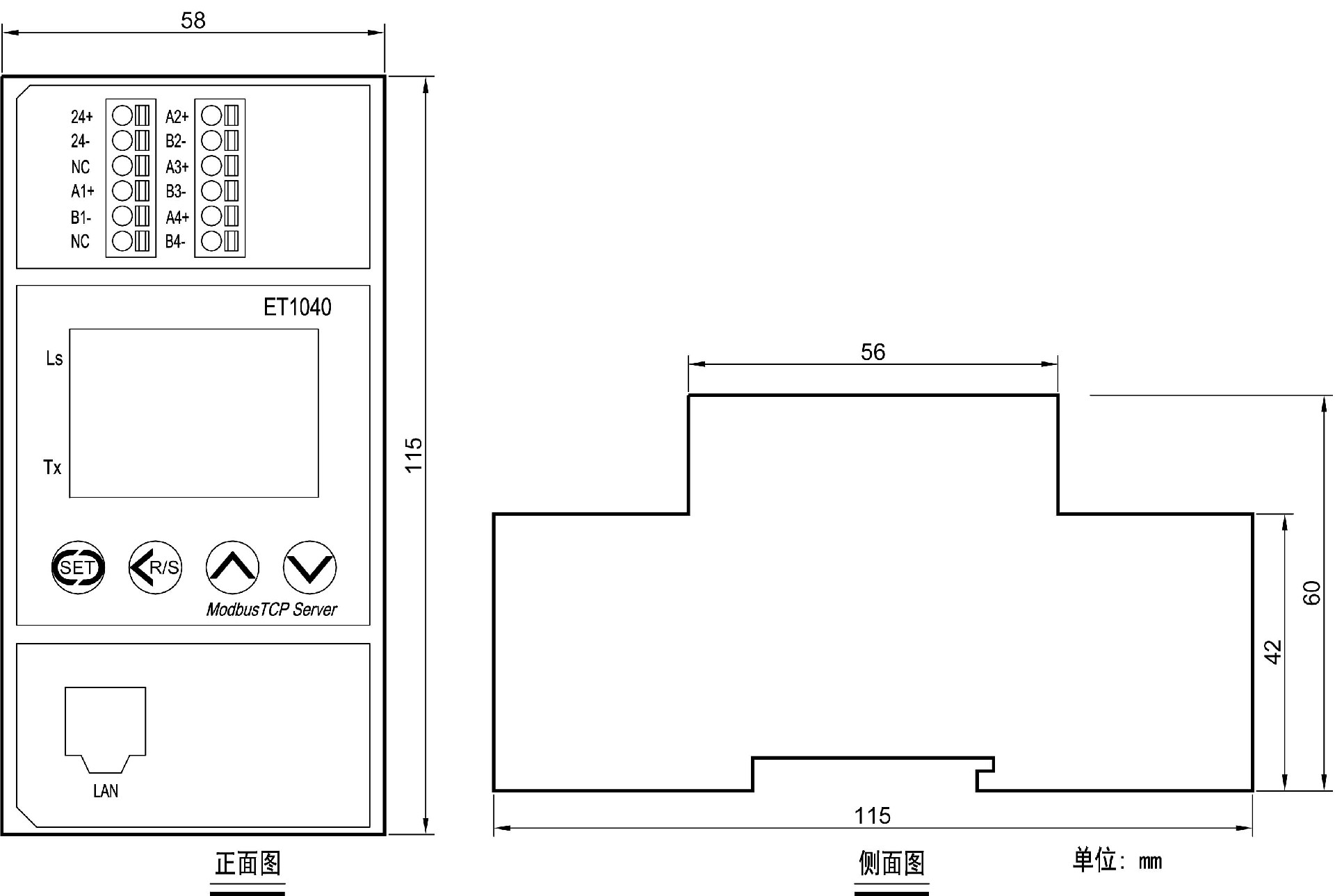

端子布局及尺寸图：

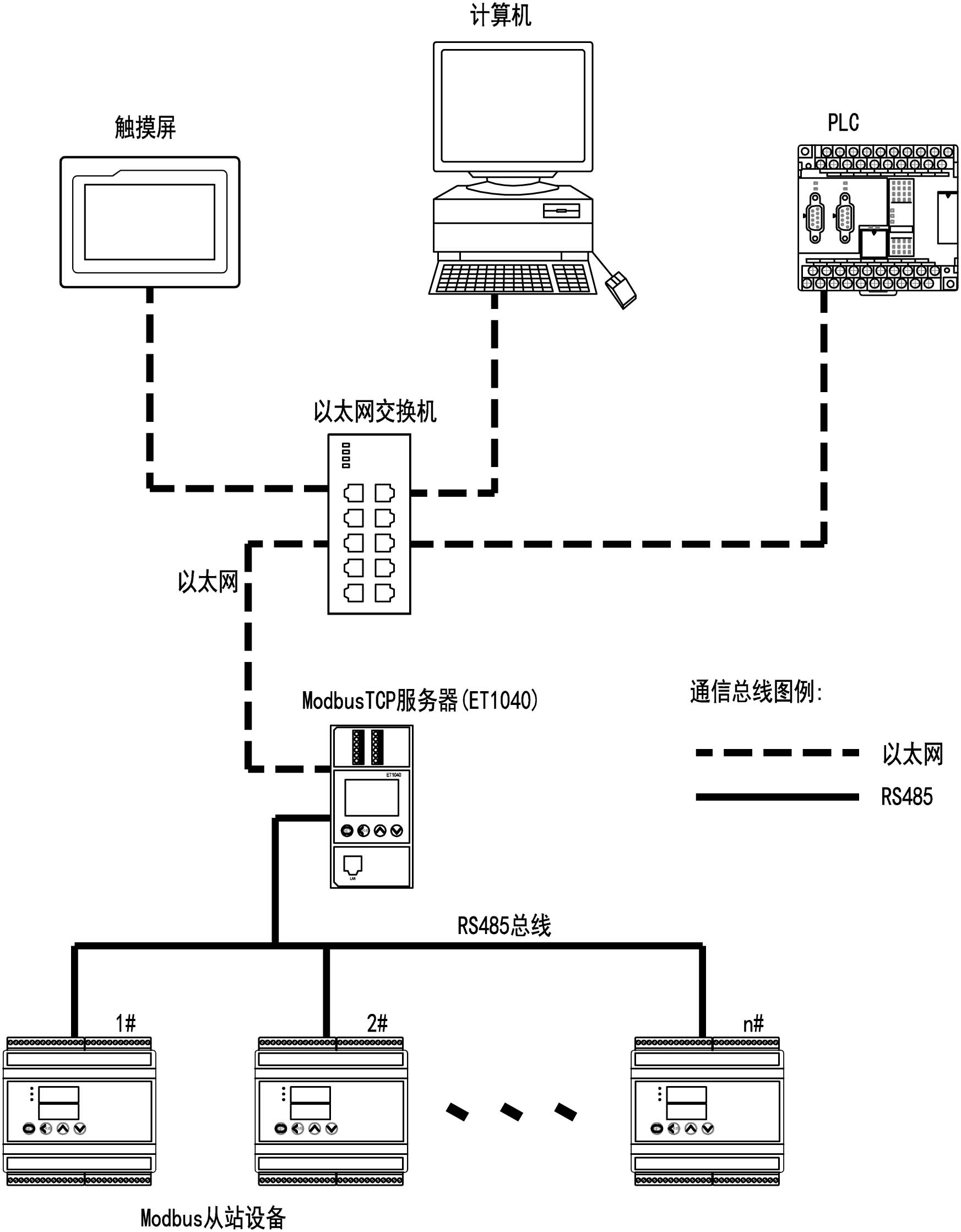

组网示意图：
