注：图片中以太网接口的配置由产品型号定，并非所有产品都具有。
名称： 多路温度/过程控制模块
型号：
支持通信类型 | 产品型号 |
Modbus-RTU | CD4340E-ES或CD4340E |
Modbus-TCP和Modbus-RTU | CD4340E-EN |
EtherCAT和Modbus-RTU | CD4340E-EC |
配置： 16路热电阻输入
主要技术参数：（灰色部分不适用于本型号产品）
项目 | 指标 |
工作电源及功耗 | DC18～30V，1.5W |
输入类型 | PT100、JPT100、Cu100、（PT1000、Cu50、NTC需要订货时注明） |
输入类型 | 默认支持输入类型为三线制热电阻PT100、JPT100、Cu100，如果是NTC热敏电阻、PT1000或Cu50输入则需要订货时注明输入类型进行定制。 |
采样周期 | 20 ms |
信号分辨率 | 0.1℃ |
测量精度 (环境温度23℃± 5 ℃时) | 示值的± 0.2% 或± 0.8 ℃中的较大值内 |
温度影响 (环境温度23℃± 5 ℃以外时) | 示值的± 1% 或± 2 ℃中的较大值内 |
通信方式 | Modbus-RTU 、Modbus-TCP 、EtherCAT，具体通信类型由产品型号定 |
外形尺寸(长x宽x深) | CD4337E: 126x115x60(mm) CD4360E、CD4341E: 99x115x60(mm) CD4340E、 CD4340E:85x115x60(mm) CD4320E、CD4310E: 72 x115x60(mm) |
安装方式 | DIN标准35mm导轨安装 |
工作环境 | 温度-30~60℃；湿度<85%RH, 不结露 |

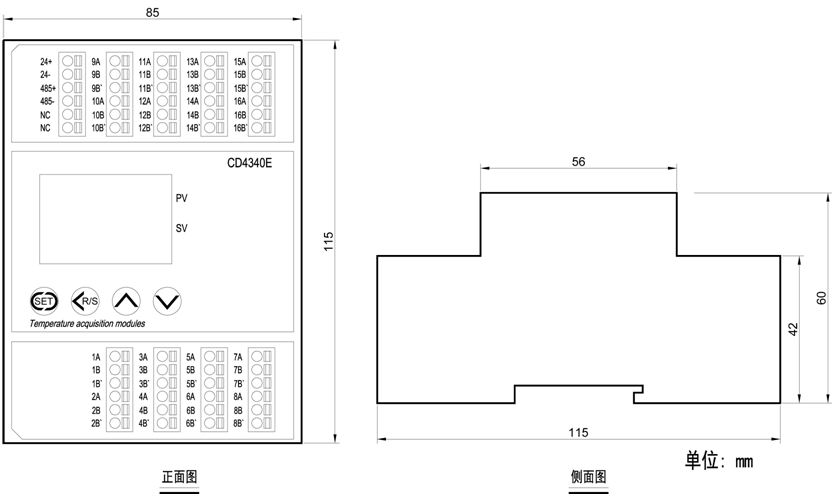

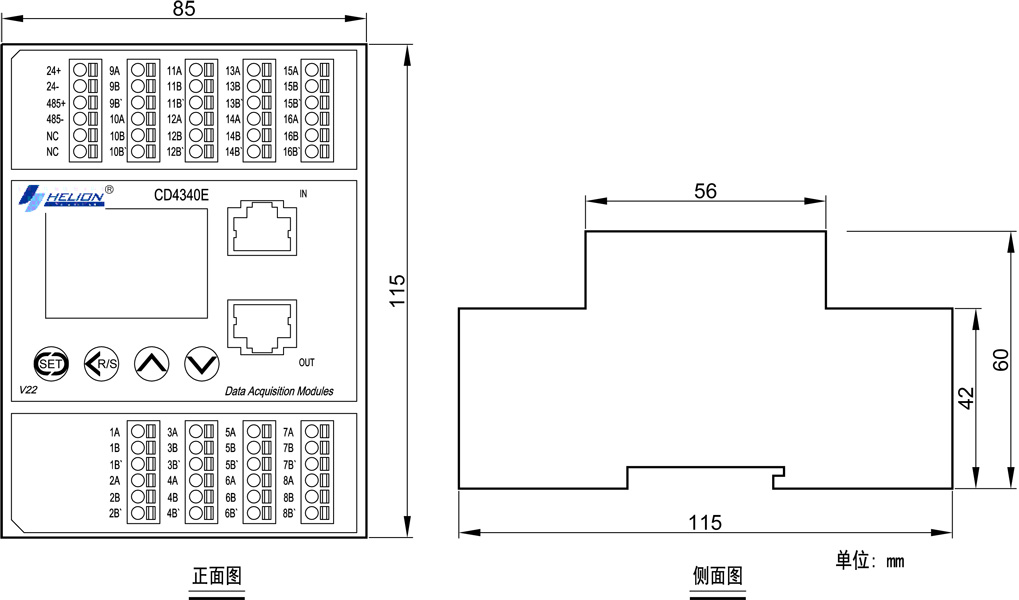

外观及尺寸示意图：

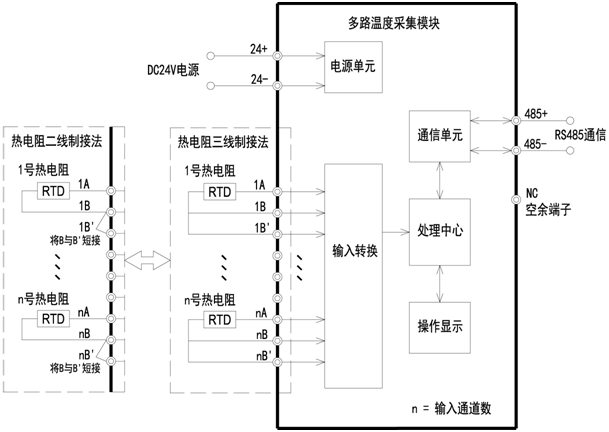

接线示意图：
