名称： 多路模拟量采集模块
型号： CD4132E
配置： 32路模拟量输入
主要技术参数：（灰色部分不适用于本型号产品）
项目 | 指标 | |
型号规格 | CD4132E | |
工作电源 | DC18～30V | |
功耗 | 1.5W | |
输入信号 | 直流电压：0~5V或0~10V，订货时指定 | |
采样周期 | 20ms | |
信号分辨率 | 1mV | |
通信 | 接口 | 光电隔离RS485接口，2线制 |
协议 | MODBUS-RTU； | |
格式 | 通过参数设置 | |
波特率 | 1200~115200BPS | |
站号 | 1~99 | |
外形尺寸(长x宽x深) | 99x115x60mm | |
安装方式 | DIN标准35mm导轨安装 | |
工作环境 | 温度-20~70℃；湿度<85%RH, 不结露 | |
端子布局及尺寸图：

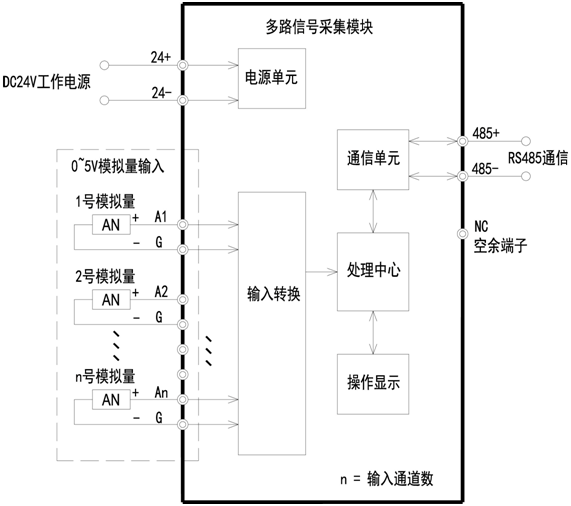

接线示意图：
