注：图片中以太网接口的配置由产品型号定，并非所有产品都具有。
名称： 多路模拟量采集模块
型号：
支持通信类型 | 产品型号 |
Modbus-RTU | CD4120E-ES或CD4120E |
Modbus-TCP和Modbus-RTU | CD4120E-EN |
EtherCAT和Modbus-RTU | CD4120E-EC |
配置： 8路模拟量输入
主要技术参数：（灰色部分不适用于本型号产品）
项目 | 指标 | |
工作电源及功耗 | DC18～30V，1.5W | |
输入信号 | 电压：0~5V、0~10V、1~5V；电流：4~20 mA、0~20 mA | |
采样周期 | 20ms | |
信号分辨率 | 0~5V、0~10V、1~5V： 0.5 mV； 4~20 mA、0~20 mA： 2uA | |
测量精度(环境温度23℃± 5 ℃时) | ± 0.2%FS ± 1 位内 | |
温度影响(环境温度23℃± 5 ℃以外时) | ± 1%FS ± 1 位内 | |
通信 | 接口 | 光电隔离RS485接口，2线制 |
协议 | MODBUS-RTU； | |
格式 | 通过参数设置 | |
波特率 | 1200~115200BPS | |
站号 | 1~99 | |
外形尺寸(长x宽x深) 单位mm | CD4140E：85x115x60 CD4130E：85x115x60 CD4120E：72 x115x60 CD4110E：72 x115x60 | |
安装方式 | DIN标准35mm导轨安装 | |
工作环境 | 温度-30~60℃；湿度<85%RH, 不结露 | |

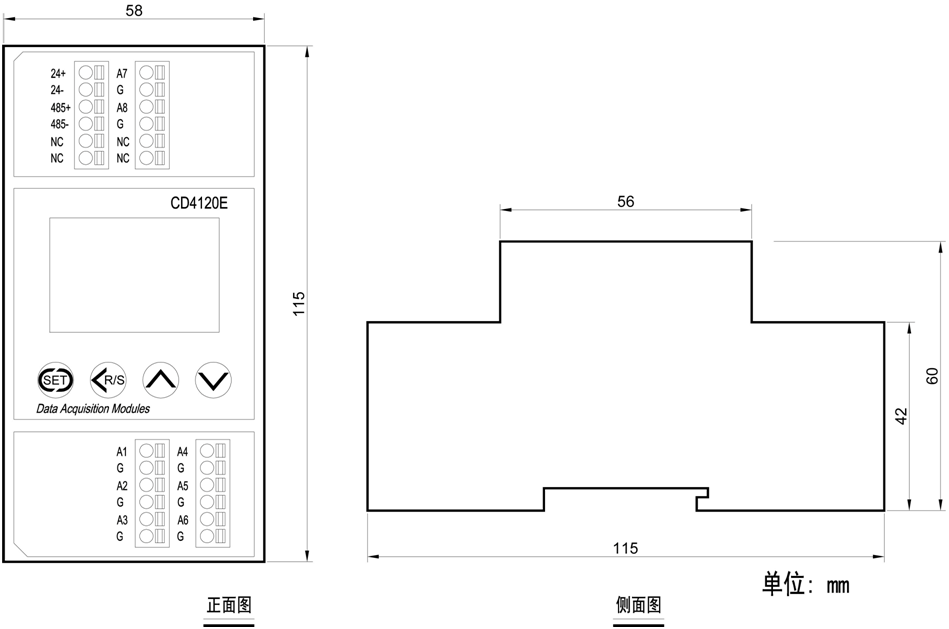

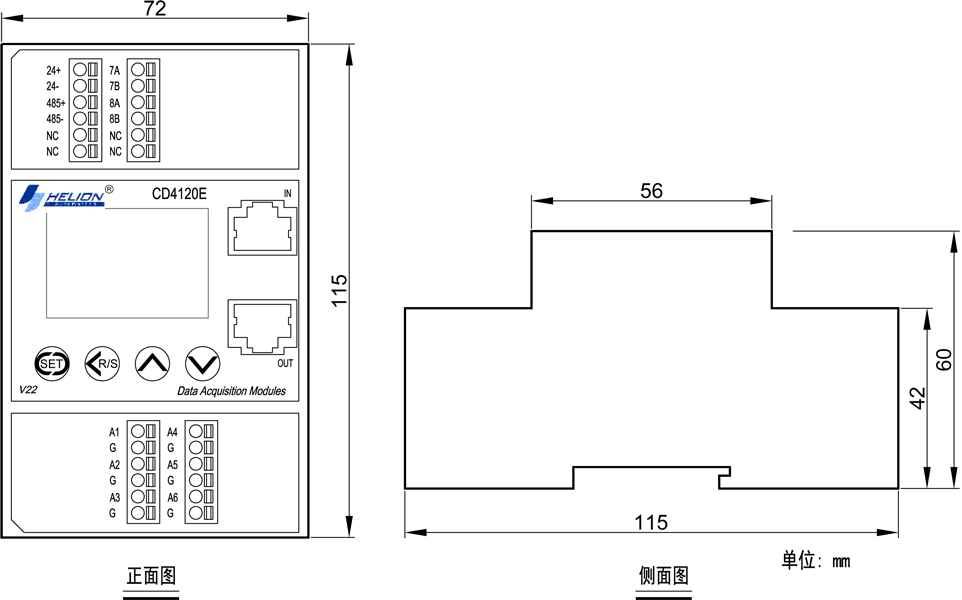

外观及尺寸示意图：
接线示意图：
