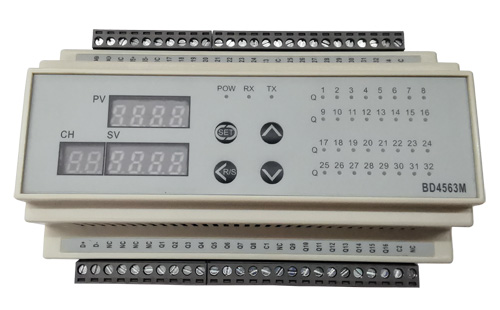

名称： 组合（分体）式温控模块
型号： BD4583M、BD4563M、BD4543M
配置： 16~32路控制，16~32路晶体管输出,测温单元通信接口
主要技术参数：（灰色部分不适用于本型号产品）
项目 | 指标 | |
型号 | 16通道：BD4543M 24通道：BD4563M 32通道：BD4583M | |
工作电源 | DC24V（－20%～20%），最大允许纹波电压5%，最大功耗2.5w | |
输入信号 | RS485输入接口，可接入本公司的多路信号采集系列产品 | |
输出信号 | 输出类型 | 16~32路晶体管输出，集电极开路输出 |
输出容量 | 工作电压：DC5V～DC30V，电流：0.15A；耐压：100V | |
控制功能 | 加热控制，手动控制、PID参数整定、限功率控制 | |
PID周期 | 100ms | |
输出信号分辨率 | PWM开关量输出：10ms | |
与上位机通信口 | 接口 | 光电隔离RS485接口，2线制 |
协议 | MODBUS-RTU； | |
格式 | 通过参数设置 | |
波特率 | 1200~115200BPS | |
与采集模块通信口 | 接口 | 光电隔离RS485接口，2线制 |
协议 | MODBUS-RTU； | |
格式 | 8N1（8数据位，无校验，1个停止位） | |
波特率 | 38400BPS | |
工作环境 | 温度-20~70℃；湿度<85%RH, 不结露 | |
尺寸及安装（长x宽x深） | 160x110x60(mm) ，35mm导轨安装 | |

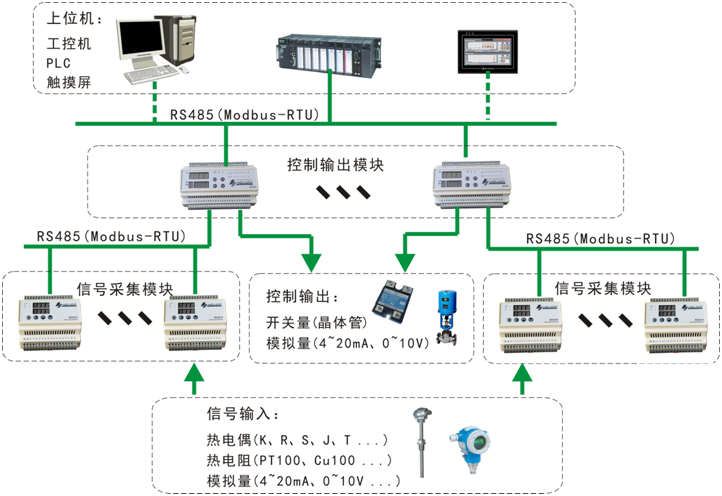

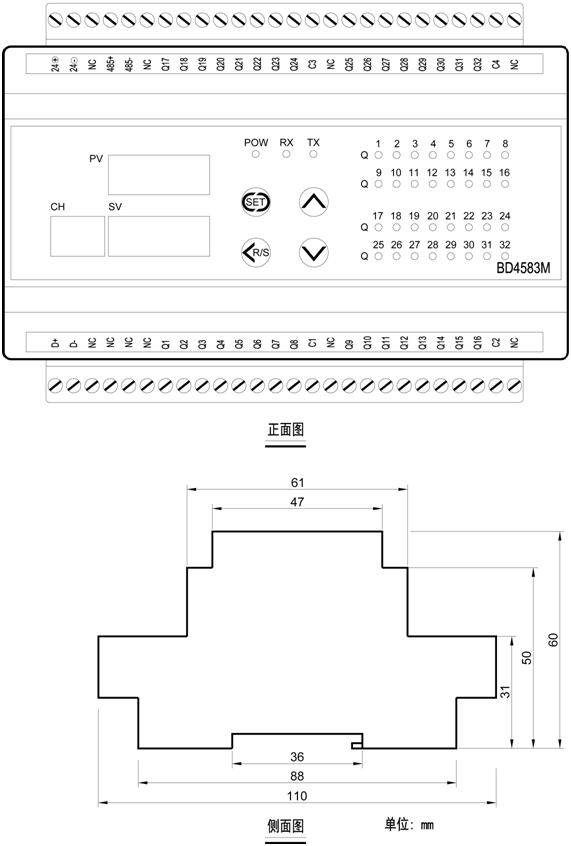

端子布局及尺寸图：

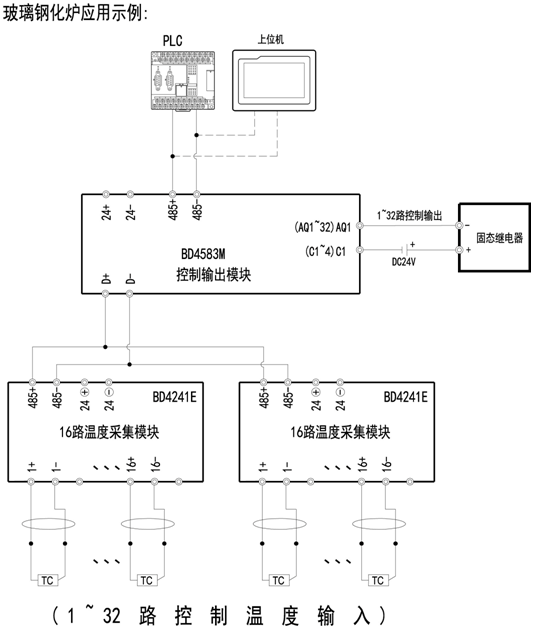

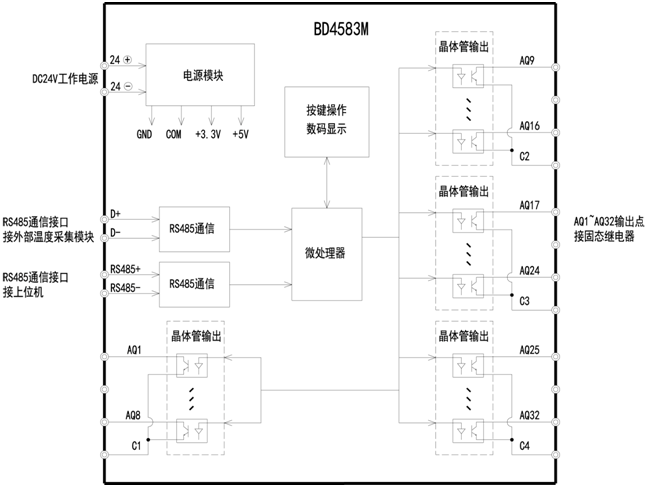

接线示意图：
