名称： 组合（分体）式温控模块
型号： TCM101/TCM102
配置： 16~320路控制，测温单元通信接口，输出单元通信接口

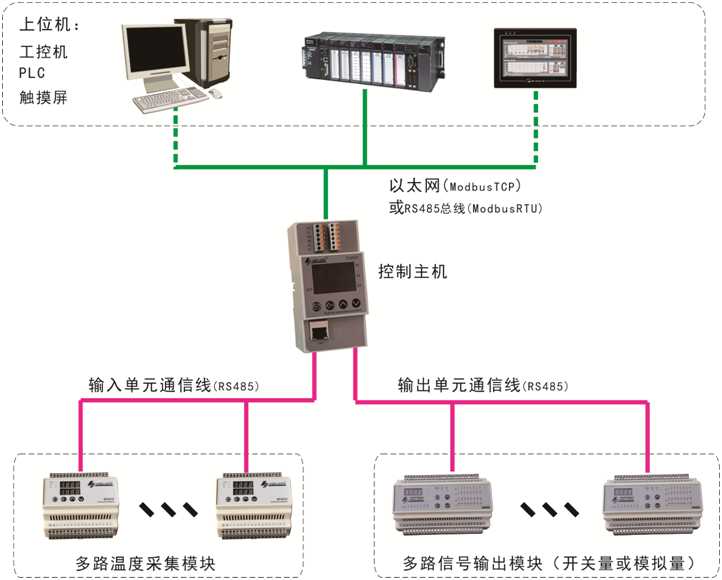

组合式多路温控系统是将输入、控制及输出功能分离，由输入模块、控制主机及输出模块组成，各功能模块之间通过通信总线自动组网运行，因此，各功能模块既可以集中安装到一个控制柜内，也可以分散安装到设备或控制中心的各个合适的位置上，只需要一根通信双绞线即可连接运行。输入、输出模块有多路规格供选择，根据系统中总体温控的回路数配置输入、输出模块的数量，一个主控模块最多可支持320个温控回路，由多个主控模块可以方便组成几百几千个温控回路的大型温控系统。主控模块支持RS485(Modbus RTU)和以太网（Modbus TCP）通信，方便与PLC、触摸屏、工控机等上位机通信连接。由于采用分体式结构，可以将输入模块安装在最靠近传感器的位置，将输出模块安装在最靠近加热驱动器的位置，在大型温控系统中，将大幅节省传感器及输出电缆的材料及安装成本。由于温控主机的高集成度，在大型温控系统中可以大幅减少通信站点的数量，从而提高通信效率。
主要技术参数：（灰色部分不适用于本型号产品）
项目 | 指标 | ||
产品型号 | TCM101（支持以太网通信），TCM102（不支持以太网通信） | ||
工作电源 | DC24V（－20%～20%），最大允许纹波电压5%，功耗1W | ||
控制回路数 | 16~320 | ||
输入信号 | 接口类型 | 光电隔离RS485通信接口，2线制 | |
通信协议 | 专用协议 | ||
接入数量 | 最多20个模块，320个输入信号 | ||
输出信号 | 接口类型 | 光电隔离RS485通信接口，2线制 | |
通信协议 | 专用协议 | ||
接入数量 | 最多20个模块，320个输出信号 | ||
主要控制功能 | 加热冷却控制、手动控制、PID参数自整定、限功率控制 | ||
控制周期 | 200ms | ||
RS485 通信 | 接口 | 光电隔离RS485接口，2线制 | |
协议 | MODBUS-RTU； | ||
格式 | 通过参数配置 | ||
波特率 | 1200~256000BPS | ||
网络通信 | 接口类型 |
| |
| MODBUS-TCP | ||
IP方式 | 静态IP | ||
支持主机数量 | 8 | ||
工作环境 | 温度-20~70℃；湿度<85%RH, 不结露 | ||
尺寸及安装（长x宽x深） | 58x115x60(mm) | ||
接线及安装方式 | 可拔插端子、压接式接线、35mm标准导轨安装 | ||

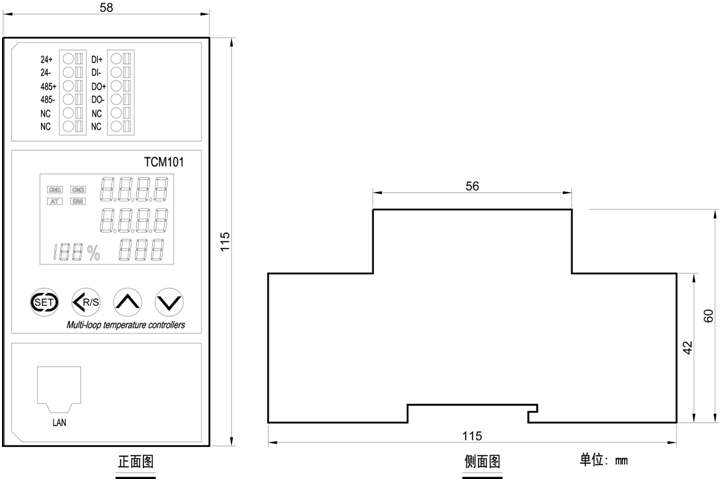

端子布局及尺寸图：

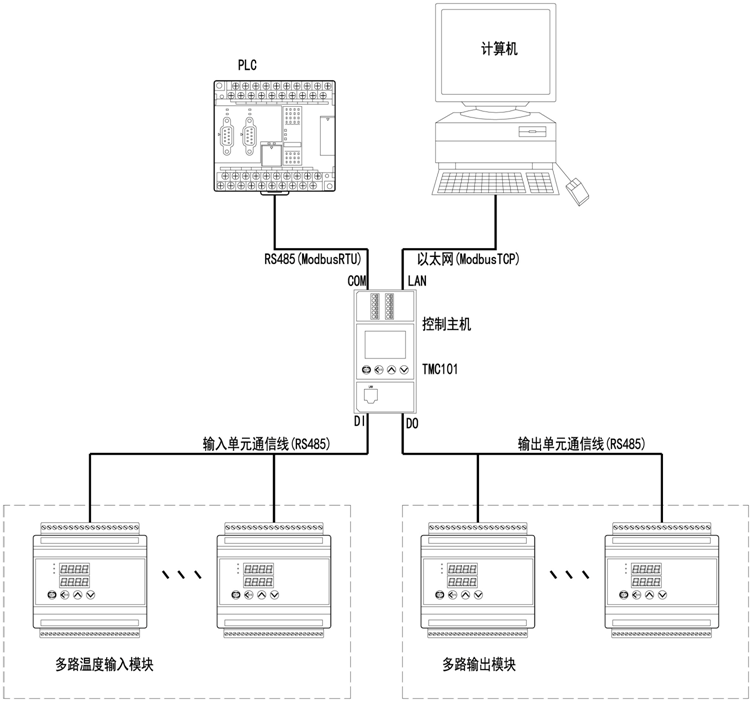

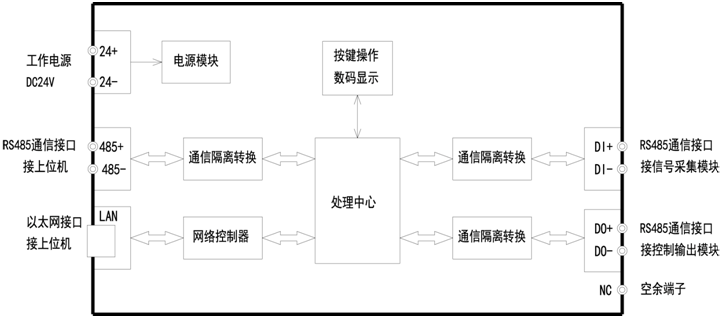

接线示意图：
